ما هي الأنواع المختلفة من نسيج الشد؟

يأتي نسيج الشد في عدة أنواع متميزة، تم تصميم كل منها لتلبية متطلبات أداء محددة. الفئات الرئيسية هي قماش الشد PVC، قماش PTFE (بولي تترافلوروإيثيلين)، فيلم ETFE (إيثيلين رباعي فلورو إيثيلين)، نسيج الظل HDPE، والألياف الزجاجية المطلية بالسيليكون . ومن بين هذه الأقمشة، يهيمن نسيج الشد PVC على السوق العالمية - حيث يمثل ما يقرب من 60 إلى 70% من جميع تركيبات الأغشية المعمارية - نظرًا لفعاليته من حيث التكلفة، ونطاق الألوان الواسع، والأداء الهيكلي الموثوق به عبر المناخات المتنوعة. يعد فهم كل نوع أمرًا ضروريًا قبل الالتزام بأي مشروع هيكلي قابل للشد، سواء كان ذلك مظلة أو سقف استاد أو واجهة غشائية طويلة المدى.

قماش الشد PVC : معيار الصناعة

يتم تصنيع قماش الشد PVC عن طريق طلاء شبكة خيوط بوليستر أساسية - القشور - على كلا الجانبين بمعجون كلوريد البوليفينيل. والنتيجة هي غشاء مركب يجمع بين قوة الشد للبوليستر المنسوج مع مقاومة الطقس والمقاومة الكيميائية والمرونة الجمالية للبولي فينيل كلوريد. تحمل ألواح قماش الشد PVC القياسية قوة شد تتراوح من 3000 نيوتن/5 سم إلى أكثر من 10000 نيوتن/5 سم ، اعتمادًا على عدد الخيوط ووزن الطلاء.

من الناحية العملية، يعتبر غشاء PVC من الدرجة 6 (حوالي 1050 جم/م²) قويًا بما يكفي لتحمل أحمال الثلوج والرياح الديناميكية التي تتراوح من 1.5 إلى 2.5 كيلو باسكال دون تشوه دائم. يغطي تصنيف الحمل هذا الغالبية العظمى من الهندسة المعمارية التجارية والعامة في المناخات المعتدلة.

المعالجات السطحية على نسيج الشد PVC

تجذب طبقات PVC الخام الغبار المحمول بالهواء والحطام العضوي، مما يؤدي إلى تلطيخ الغشاء تدريجيًا ويقلل من انتقال الضوء. يعالج المصنعون هذه المشكلة من خلال المعاطف النهائية من الطلاء، وطلاءات الأكريليك، وتشطيبات فلوريد البولي فينيلدين (PVDF)، وشرائح PVDF/Tedlar. يحتفظ بغشاء PVC المطلي بـ PVDF أكثر من 90% من لمعانه الأبيض الأصلي بعد 10 سنوات من التعرض الخارجي، مقارنة بحوالي 70-75% للـPVC غير المعالج الذي له نفس الوزن الأساسي. بالنسبة للمشاريع القريبة من المناطق الصناعية أو المناطق الساحلية حيث يكون ترسب الملح والملوثات كثيفًا، فإن تحديد طبقة نهائية من PVDF أو Tedlar يضيف ما يقرب من 8-15% إلى تكلفة المواد ولكنه يقلل بشكل كبير من تكرار التنظيف من مرتين سنويًا إلى مرة واحدة كل ثلاث إلى أربع سنوات.

العمر الافتراضي وقابلية إعادة التدوير لنسيج الشد PVC

عادةً ما يوفر تركيب قماش الشد PVC المحدد جيدًا عمر خدمة يبلغ 15-25 سنة قبل أن يؤدي تدهور الطلاء إلى الإضرار بأداء الحرائق أو السلامة الهيكلية. يمكن إعادة تدوير أغشية PVC المنتهية من خلال العديد من برامج الاسترداد الأوروبية - على سبيل المثال، تقوم عملية Texyloop بتحويل أغشية البوليستر المستخدمة المطلية بـ PVC مرة أخرى إلى حبيبات PVC المكافئة واستعادة سكريم البوليستر لإعادة المعالجة. يقلل نهج الحلقة المغلقة هذا من البصمة الكربونية لدورة الحياة بنسبة 30-40% تقريبًا مقارنة بالتخلص من مدافن النفايات.

الألياف الزجاجية المطلية بـ PTFE: الخيار المتميز طويل العمر

تمثل الألياف الزجاجية المطلية بـ PTFE (بولي تترافلوروإيثيلين) - التي يتم تسويقها غالبًا تحت أسماء تجارية مثل Tenara أو Sheerfill - الطرف العلوي من سوق أقمشة الشد. المادة الأساسية هي خيوط من الألياف الزجاجية المنسوجة، وهي غير قابلة للاحتراق بطبيعتها، ويوفر طلاء PTFE احتكاكًا منخفضًا للغاية وسطحًا خاملًا كيميائيًا. تحمل أغشية PTFE توقعات عمر الخدمة من 30 إلى 50 عامًا ، مع بعض المنشآت البارزة مثل صالة الحج في جدة (اكتمل بناؤها عام 1981) والتي تجاوزت الآن أربعة عقود من الخدمة المستمرة.

يتميز سطح PTFE غير المسامي بالتنظيف الذاتي بشكل فعال: حيث يقوم المطر بغسل الجزيئات المحمولة بالهواء دون ترك بقع. تتراوح قيم انتقال الضوء عادةً بين 5% و20%، مما يمنح هياكل PTFE جودة ضوء نهاري مضيئة ومنتشرة بدون وهج. أحد القيود هو التكلفة - عادةً ما تكون أسعار الألياف الزجاجية المطلية بـ PTFE بسعر ثلاثة إلى خمسة أضعاف تكلفة المتر المربع لنسيج الشد PVC القياسي - مما يجعلها أكثر ملاءمة للهياكل الدائمة التاريخية بدلاً من المنشآت الموسمية أو المؤقتة.

يعتبر الأداء الناري ميزة رئيسية. يتم تصنيف PTFE/الألياف الزجاجية على أنها غير قابلة للاحتراق بموجب معظم قوانين البناء الوطنية، مما يبسط إلى حد كبير السماح بالأماكن العامة المغلقة مثل قاعات التسوق ومحطات المطارات وأسطح الملاعب.

فيلم ETFE: الشفافية والأداء خفيف الوزن

ETFE (إيثيلين رباعي فلورو إيثيلين) ليس من الناحية الفنية نسيجًا منسوجًا ولكنه عبارة عن فيلم فلورو بوليمر لدن بالحرارة. يتم تضمينه في عائلة غشاء الشد لأنه يتم قطعه ولحامه وشده باستخدام مبادئ هيكلية مماثلة. تزن الطبقة الواحدة من فيلم ETFE ما بين 150-350 جم/م² - حوالي 1% من وزن لوح زجاجي مكافئ - مما يقلل بشكل كبير من متطلبات الحمل الهيكلي الأساسي ويفتح إمكانيات الامتداد التي لا يمكن للزجاج تحقيقها اقتصاديًا.

ETFE يحقق قيم انتقال الضوء 90-95% لطبقة واحدة مما يجعله الخيار المفضل عندما يكون الحد الأقصى من ضوء النهار الطبيعي هو أولوية التصميم. استخدم مركز بكين الوطني للرياضات المائية ("المكعب المائي")، الذي تم الانتهاء منه لدورة الألعاب الأولمبية لعام 2008، أكثر من 100000 متر مربع من ألواح وسائد ETFE ويظل أحد أكثر الأمثلة التي تم الاستشهاد بها على شفافية المادة وتعدد استخداماتها الهيكلية.

عادةً ما يتم تركيب فيلم ETFE كأنظمة وسادة منتفخة متعددة الطبقات بدلاً من أغشية مفردة مشدودة. يوفر ضغط الهواء الذي يتم الحفاظ عليه بين الطبقات العزل (قيم U تبلغ 1.5-2.8 واط/م² كلفن للأنظمة ذات الطبقتين) والصلابة الهيكلية. ومع ذلك، تتطلب أنظمة التضخم الميكانيكية عقود صيانة وضواغط احتياطية، مما يضيف تعقيدًا تشغيليًا مقارنةً بأغشية PVC أو PTFE الثابتة.

قماش تظليل HDPE: مصمم للتحكم في الطاقة الشمسية

يحتل قماش الظل عالي الكثافة من البولي إيثيلين (HDPE) مكانة متميزة داخل هياكل النسيج القابلة للشد. على عكس نسيج الشد PVC أو أغشية PTFE، فإن نسيج الظل HDPE عبارة عن هيكل مفتوح أو محبوك مصمم خصيصًا لمنع الإشعاع الشمسي مع السماح بحركة الهواء. تتوفر أقمشة الظل HDPE بعوامل ظل من 30% إلى 95% مما يتيح المعايرة الدقيقة لتقليل اكتساب الطاقة الشمسية مقابل التهوية الطبيعية.

وهذا يجعل HDPE المادة السائدة في مواقف السيارات والملاعب وهياكل الظل الزراعية ومناطق الضيافة الخارجية في المناخات الحارة. يمكن لمظلة HDPE بنسبة 90% فوق موقف السيارات في دبي أو فينيكس أن تقلل درجات حرارة سطح المركبات المتوقفة بمقدار 20-30 درجة مئوية مقارنة بالإسفلت غير المظلل، مما يقلل بشكل كبير من درجات الحرارة الداخلية للمقصورة وحمل مكيف الهواء. تكون قوة الشد لنسيج الظل HDPE أقل من الأغشية المعمارية المطلية - عادةً ما تتراوح بين 1500-4500 نيوتن/5 سم - لذا يجب أن تأخذ التصميمات الإنشائية ذلك في الاعتبار عند تحديد مقاومة رفع الرياح وحمل الثلوج.

نسيج الظل HDPE مقاوم للأشعة فوق البنفسجية أثناء التصنيع، ويحمل درجات تجارية عالية الجودة ضمان ثبات الأشعة فوق البنفسجية لمدة 10 سنوات . الهيكل المفتوح المسامي يعني أن القماش لا يجمع الماء الراكد، مما يزيل أحمال البرك التي يجب مراعاتها مع نسيج الشد PVC غير المنفذ في التركيبات منخفضة الانحدار.

الألياف الزجاجية المطلية بالسيليكون: تطبيقات متخصصة في درجات الحرارة العالية

تعد أغشية الألياف الزجاجية المطلية بالسيليكون من أنواع أقمشة الشد الأقل شيوعًا في الهندسة المعمارية العامة ولكنها تلعب دورًا حاسمًا في بيئات درجة الحرارة العالية وبيئات تجهيز الأغذية. يظل طلاء السيليكون المطاطي ثابتًا من -60 درجة مئوية إلى 230 درجة مئوية بشكل مستمر ، مع قمم قصيرة المدى تتحملها حتى 300 درجة مئوية. يتجاوز هذا النطاق الحراري بكثير الحدود التشغيلية لنسيج الشد PVC (الذي يتم تصنيفه عادةً إلى 70 درجة مئوية للخدمة المستمرة) ويجعل السيليكون/الألياف الزجاجية الخيار الافتراضي للمظلات فوق الأفران الصناعية وأغطية المسابك ومناطق عادم الحرارة في منشآت التصنيع.

تعتبر طلاءات السيليكون أيضًا آمنة غذائيًا وغير سامة ومقاومة لمعظم الأحماض والقلويات وعوامل التنظيف المستخدمة في إنتاج الغذاء. وقد أدت هذه الخصائص إلى تزايد اعتماد هياكل الأسطح القابلة للشد في أسواق المواد الغذائية ومرافق المعالجة، حيث يكون التنظيف المتكرر بالبخار عالي الضغط أمرًا روتينيًا. إن المقايضة هي التكلفة: فالألياف الزجاجية المطلية بالسيليكون أغلى بكثير من نسيج الشد PVC وحتى أغشية PTFE في بعض التكوينات.

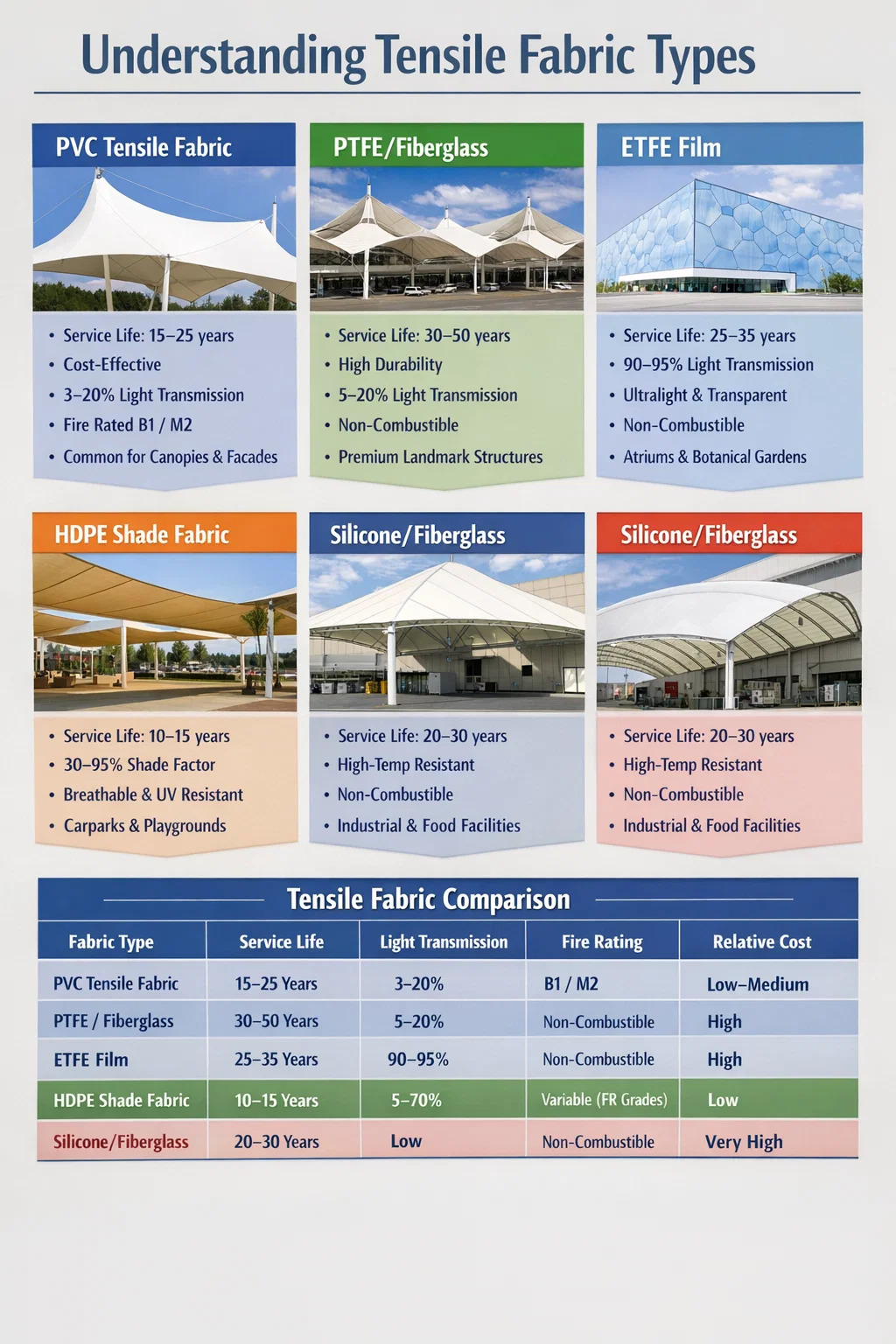

مقارنة وجهاً لوجه لجميع أنواع أقمشة الشد

يلخص الجدول أدناه الأداء الرئيسي والسمات التجارية لكل نوع رئيسي من أنواع أقمشة الشد للمساعدة في اتخاذ قرارات المواصفات.

كيف تختلف درجات نسيج الشد PVC

ليست كل أقمشة الشد PVC هي نفسها. تنقسم قطاعات السوق إلى درجات وزن - عادة من الدرجة 2 إلى الدرجة 9 - وداخل كل درجة، تختلف مستويات الجودة بشكل كبير حسب بناء السكريم، وصياغة مركب PVC، وتكنولوجيا الطلاء الخفيف. وإليك كيفية تقسيم الدرجات الرئيسية في التطبيق العملي:

• الصف 2-3 (400-600 جم/م²): قاعات العرض خفيفة الوزن، وسرادقات الأحداث المؤقتة، وأشرعة الظل قصيرة المدى. قوة الشد عادة 2500-4000 نيوتن/5 سم. لا ينصح به للهياكل الدائمة في مناطق الرياح العاتية.
• الصف 5-6 (750-1100 جم/م²): العمود الفقري للهندسة المعمارية التجارية - المظلات القابلة للشد، وممرات المشاة، وملاجئ العبور، وتكسية الواجهات. قوة الشد 5000-7500 نيوتن/5 سم. عادةً ما يتراوح عمر الخدمة من 15 إلى 20 عامًا مع طبقة PVDF النهائية.
• الصف 8-9 (1,200-1,600 جم/م²): أسقف الملاعب ومحاور النقل واسعة النطاق والواجهات المقاومة للشد التي تتحمل ضغط رياح يزيد عن 2 كيلو باسكال. قوة الشد 9,000-12,000 نيوتن/5 سم. غالبًا ما يتم تحديده باستخدام صفائح Tedlar لتحقيق أقصى قدر من مقاومة الطقس وطول العمر.

إن بنية سكريم داخل PVC مهمة أيضًا. يوفر القماش السادة المنسوج قوة شد موحدة في كل من اتجاهي السداة واللحمة - ويفضل استخدامه في هياكل الأغشية سابقة الإجهاد ثنائية المحور. يوفر نسج اللينو أو خيوط الغزل المُدخلة قوة أعلى في اتجاه واحد ويستخدم في تطبيقات الشد أحادية الاتجاه مثل مظلات قبو البرميل.

معايير الأداء الناري للنسيج الشد

يعد الأداء ضد الحريق أحد عوامل المواصفات غير القابلة للتفاوض لأي هيكل شد مغلق أو شبه مغلق. تختلف المعايير حسب المنطقة:

• أوروبا: EN 13501-1 تصنيف التفاعل مع الحريق. عادةً ما يحقق نسيج الشد PVC مع معالجة FR الفئة B-s2 أو d0 أو الفئة C-s2 أو d0. يحقق PTFE وETFE الفئة A2-s1، d0 (غير قابلة للاحتراق).
• فرنسا: نظام التصنيف M. قماش الشد PVC مع المعالجة المناسبة يحقق M2 (مثبطات اللهب)، وهو مطلوب لأماكن التجمعات العامة المغطاة.
• الولايات المتحدة الأمريكية: NFPA 701 وASTM E84. تحقق أغشية PVC المعمارية عالية الجودة مؤشر انتشار اللهب من الفئة A (FSI ≥ 25).
• أستراليا/نيوزيلندا: أس/نزس 1530.3. يتطلب نسيج الشد PVC المستخدم في مباني التجميع من الفئة 9 عادةً مؤشر قابلية الاشتعال ≥ 6 ومؤشر انتشار اللهب ≥ 0.

يتم دمج إضافات مثبطات اللهب في نسيج الشد PVC في مرحلة التركيب، ولا يتم تطبيقها كطلاء سطحي مما يعني أن أداء FR لا يتضاءل بعد التنظيف أو التآكل. يعد هذا تمييزًا حاسمًا يجب التحقق منه عند مراجعة أوراق البيانات الفنية للمنتج - تتحلل معالجات FR المطبقة على السطح على أغشية الميزانية بمرور الوقت وتفقد امتثالها للشهادة.

الخصائص الصوتية والحرارية لأنواع أقمشة الشد

كثيرًا ما يتم التغاضي عن الأداء الصوتي أثناء اختيار المواد ولكنه يصبح بالغ الأهمية في الأماكن العامة المغطاة. نسيج الشد PVC عبارة عن سطح عاكس - تتراوح معاملات امتصاص الصوت (αw) عادةً من 0.05 إلى 0.15 - مما يعني أن الضوضاء الانعكاسية تتراكم في البيئات المغطاة بالغشاء ما لم يتم دمج البطانات الماصة أو الألواح الصوتية الثانوية. تستخدم فرق تصميم الاستاد بانتظام بطانة صوتية ثانوية من نسيج الشد PVC المثقب مع طبقة عازلة لتقليل أوقات الصدى في المدرجات المغطاة من 3-5 ثوانٍ إلى الهدف 1.5-2 ثانية لوضوح الكلام.

الأداء الحراري لنسيج الشد PVC أحادي الطبقة متواضع. يحتوي الغشاء PVC القياسي بوزن 900 جم/م2 على قيمة U تبلغ تقريبًا 5.5-6.5 واط/م²ك ، مما يوفر الحد الأدنى من العزل من تلقاء نفسه. يمكن لأنظمة PVC مزدوجة الطبقة المزودة بفجوة هوائية أو حشو عازل أن تحقق قيم U تبلغ 1.5-3.0 واط/م² كلفن، مما يجعلها صالحة للاستخدام في المساحات المغلقة موسميًا. على النقيض من ذلك، تحقق أنظمة وسادة ETFE قيم U تبلغ 1.0-2.0 واط/م² كلفن مع أنظمة ذات طبقتين وأقل من 1.0 واط/م² كلفن مع ثلاث طبقات أو أكثر بالإضافة إلى حشو الأرجون.

الانعكاس الشمسي هو محرك حراري آخر. يمكن لنسيج الشد PVC الأبيض مع طبقة PVDF أن يحقق قيم انعكاس شمسي تبلغ 0.65-0.75 (TSR)، ​​مما يقلل بشكل كبير من اكتساب الحرارة الشمسية تحت المظلة مقارنة بخيارات PVC الداكنة (TSR 0.10-0.30) أو الأسقف المعدنية العارية (TSR 0.20-0.40). وهذه ميزة كبيرة لكفاءة استخدام الطاقة لمساحات الضيافة الخارجية التي تبحث عن الظل دون تراكم الحرارة بشكل مفرط.

تقنيات التماس والانضمام لنسيج الشد PVC

إن السلامة الهيكلية للغشاء الشدي لا يمكن الاعتماد عليها إلا بقدر موثوقية طبقاته. يتم ربط ألواح قماش الشد PVC باستخدام طريقتين أساسيتين:

• اللحام عالي التردد (HF): يقوم المجال الكهرومغناطيسي بتذبذب جزيئات PVC عند خط التماس، مما يولد حرارة تدمج الطبقتين في رابطة متجانسة. تحقق اللحامات HF المنفذة بشكل صحيح قوة التماس 85-100% من الغشاء الأم مما يعني أن التماس لا يخلق نقطة ضعف هيكلية. هذا هو المعيار الصناعي لجميع تصنيع أقمشة الشد البلاستيكية التجارية.
• اللحام بالهواء الساخن: يعمل تيار من الهواء الساخن (250-400 درجة مئوية) على تليين أسطح PVC، والتي يتم بعد ذلك ضغطها معًا تحت ضغط الأسطوانة. يستخدم للإصلاحات في الموقع وهندسة التماس المنحنية أو غير المنتظمة حيث لا يمكن لألواح اللحام ذات التردد العالي الوصول إليها. قوة التماس عادة 75-90٪ من القماش الأصلي.

لا يمكن لحام الألياف الزجاجية المطلية بـ PTFE على التردد العالي لأن قاعدة الألياف الزجاجية لا تستجيب للإثارة الكهرومغناطيسية، كما أن طلاء PTFE مستقر حرارياً وغير قابل للانصهار تحت 327 درجة مئوية. بدلاً من ذلك، يتم ربط ألواح PTFE ميكانيكيًا باستخدام قضبان تثبيت فولاذية مطلية بـ PTFE ومفاصل لفة مثبتة بمسامير، الأمر الذي يتطلب تداخلات التماس أوسع (عادةً 50-100 مم مقابل 15-25 مم لحامات PVC HF) ويضيف تعقيد التصنيع.

يستخدم إنهاء حافة نسيج الشد PVC عدة إستراتيجيات: الحبل في القناة (كابل فولاذي مطلي بـ PVC مضمن في حاشية ملحومة تعمل على تشكيل بثق مستمر من الألومنيوم)، وحبل الترباس (خرزة مستديرة مستمرة على طول محيط اللوحة)، ووصلات اللوحة والمسمار لنقاط التثبيت المركزة ذات التحميل الأعلى. يؤثر اختيار إنهاء الحافة على كل من التفاصيل المرئية للتثبيت النهائي والقدرة القصوى لنقل الحمولة عند كل مرساة.

اختيار قماش الشد المناسب لمشروعك

تتبع شجرة القرار الخاصة بمواصفات نسيج الشد عمومًا هذا المنطق:

1. الميزانية وعمر المشروع: إذا كان عمر التصميم أقل من 20 عامًا أو كانت الميزانية مقيدة، فإن نسيج الشد PVC مع الطبقة النهائية من PVDF هو دائمًا الإجابة الصحيحة. بالنسبة للهياكل المميزة لمدة 30 عامًا، فإن PTFE أو ETFE عالي الجودة يبرر القسط.
2. متطلبات الضوء: الحد الأقصى لضوء النهار الطبيعي؟ تحديد فيلم ETFE. التحكم في ضوء النهار المنتشر؟ PVC أو PTFE أبيض أو فاتح اللون. استبعاد الطاقة الشمسية مع التهوية؟ نسيج الظل HDPE.
3. متطلبات تصنيف الحرائق: تحقق من متطلبات كود البناء المحلي لفئة الإشغال. إذا كان تصنيف المواد غير القابلة للاحتراق إلزاميًا (EN A2 أو ما يعادله)، فإن PTFE أو ETFE هي خيارات الأغشية الوحيدة. إذا كانت الفئة B أو C مقبولة، فإن نسيج الشد PVC مع معالجة FR المتكاملة يكون مؤهلاً.
4. التعرض البيئي: ارتفاع التلوث أو التعرض للملح الساحلي؟ قم بإعطاء الأولوية للطبقة النهائية من PVDF أو Tedlar على PVC، أو حدد PTFE للحصول على مظهر لا يحتاج إلى صيانة. منطقة صناعية ذات درجة حرارة عالية؟ تحديد الألياف الزجاجية المغلفة بالسيليكون.
5. الامتداد الهيكلي والحمل: بالنسبة للمسافات التي تتجاوز 40-50 مترًا والأحمال الديناميكية العالية، سيعمل تحليل الهندسة الإنشائية على تحديد وزن القماش. اعمل مع صانع الغشاء مبكرًا للتأكد من أن درجة نسيج الشد PVC المختارة تلبي قيم الضغط المحسوبة في جميع نقاط الاتصال.

لا يوجد نوع واحد من نسيج الشد يهيمن على جميع التطبيقات. ومع ذلك، من أجل الجمع بين الأداء الهيكلي، وتعدد استخدامات التصميم، وكفاءة التكلفة، وخصائص التثبيت العملية، يظل نسيج الشد PVC هو المادة الأكثر استخدامًا على نطاق واسع في السوق ، تخدم المشاريع بدءًا من مظلات السوق المؤقتة وحتى الأسطح الدائمة التي تبلغ مساحتها عدة آلاف من الأمتار المربعة. إن فهم النطاق الكامل للأنواع - وحيث يقع نسيج الشد PVC ضمن هذا الطيف - يمنح المصممين ومديري المشاريع الأساس لاتخاذ قرارات واثقة على مستوى المواصفات من المراحل الأولى للتصميم.
